50Mhz 3エレ V型 HB9CV

先日同軸で作った３段コーリニア・アンテナは、ホイップや LW より耳も良く、そこそこ海外にも飛んで行くことがわかりました。

でも WASA-VUS のステッカー追加のために、あと５局海外をゲットするにはちょっと物足りない。現行出力100W を 200Wに QRO した方がてっとり早いかもしれないが、手持ちの Radix ２エレ HB9CV を参考に、さらにこちらとこちらのデータなども考慮して、３エレの HB9CV をつくることとした。

Radix に１本エレメントを追加すれば簡単だが、ちょっとベランダから出すには重い。細いアルミパイプをつないで、一から全部つくることとした。マッチングも簡略化して同軸ケーブル方式。

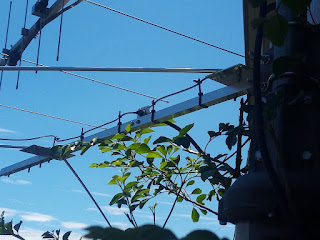

Radix と同じ V型にして、スペースファクターを高め、ようやくベランダ に設置場所を見つけた。詳細寸法や構造は別途ご報告するとして、とりあえず３～４日でアンテナをでっちあげ、写真のように設置。さっそく同調点、 SWR を図ってみると想定どおりのドンピシャ。

どこも調整する必要もなく、すぐに国内外数局交信。ローター回すとパターンもそれなりにありそう。というわけで当分このアンテナで 50Mhz は頑張ってみよう。
